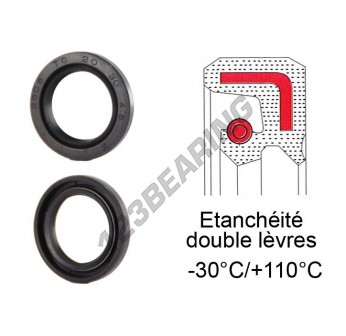

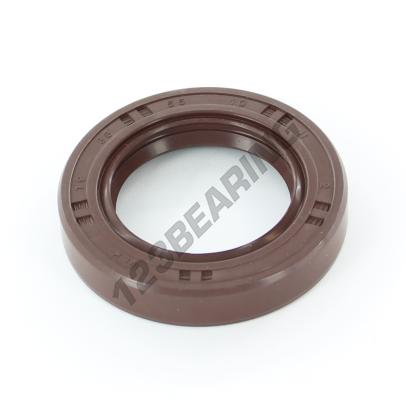

SPI Afdichting OAS-33X64X10-NBR

Hoe lees ik een SPI afdichtingsreferentie op 123Kogellager ?
Let op: de onderdeelnummers op spie-afdichtingen kunnen niet effectief worden gebruikt om ze te identificeren. In feite gebruikt elke fabrikant zijn eigen referentiesysteem. De beste manier om een spigotafdichting te identificeren is door de assemblage te meten: diameter van de as, diameter van het huis en dikte van de afdichting.
Deze afmetingen staan regelmatig op de afdichting gegraveerd.
Voorbeeld: OAS-35X47X7-NBR

OAS = vorm van de spiraalgewonden pakking

35X47X7 = binnendiameter X buitendiameter X dikte

NBR = materiaal
Hoe lees ik de voorvoegsels op een SPI-afdichting?

OAS/CC = dubbele lip met stalen veer

OA/CB = enkele lip met stalen veer

ASP = dubbele lip versterkt (tot 5 bar druk)
BB = enkele lip + enkel buitenliggend anker met stalen veer

BC = dubbele lip enkel buitenliggend anker met stalen veer

DB = enkel lip dubbel buitenpantser met stalen veer
DC = Dubbele lip Dubbel buitenliggend anker met stalen veer

BD = Enkele lip, enkele externe stalen versterking, zonder veer

CD = Enkele lip, zonder veer

CK = dubbele lip, dubbele stalen veer

Wat is het verschil tussen enkellip- en dubbellipafdichtingen?
Een enkellipseal-afdichting heeft een hoofdafdichtingslip, terwijl een dubbellipseal-afdichting ook een secundaire lip heeft, die bekend staat als een "stofkap", om te voorkomen dat externe elementen de olie of het vet dat door de hoofdlip wordt vastgehouden, verontreinigen. Deze secundaire lip dient ook om de integriteit van de hoofdlip te behouden.
Wat is het verschil tussen NBR en FPM?
Dit zijn de 2 materialen die het meest gebruikt worden in de machinebouw.
NBR is het meest gangbaar en is geschikt voor oliën en koolwaterstoffen van -30°C tot +120°C.
FPM is resistenter, vooral tegen hoge temperaturen, en is bestand tegen temperaturen tot 200°C. Het is perfect geschikt voor oliën en koolwaterstoffen. Deze 2 materialen zijn echter niet bestand tegen remvloeistof. Je zult voor EPDM moeten gaan.
Wat betekenen de voorvoegsels OA, OAS, enz.?
Dit verwijst naar de vorm van de spieafdichting.
OA is de meest voorkomende enkel-lip afdichting, met de versterking ingebed in het rubber.
OAS is de meest voorkomende dubbellipseal, waarbij de versterking in het rubber is ingebed. Het is de meest gebruikte mechanische afdichting en is geschikt voor de meeste assemblages.

Welke afdichting moet ik gebruiken voor water/zout water?
De meeste spinnakerafdichtingen zijn bestand tegen water, vooral bij lage temperaturen. Om een langdurige bestendigheid te garanderen, wordt FPMSS-materiaal echter altijd geleverd met een roestvrijstalen veer, die niet roest in water.

Wat is de draairichting van de spinnakerafdichting?
Tenzij anders aangegeven, hebben spinnakerdichtingen geen draairichting (geen olieterugstroomgroeven). Je kunt ze dus gebruiken zonder je zorgen te maken over de draairichting!
In welke richting moet een spinnakerafdichting worden gemonteerd?
Hoewel dit per assemblage kan verschillen, wordt de kant met de veer meestal aan de vloeibare of viskeuze kant (olie, vet, water, enz.) gemonteerd. Er is een variant van de spinnakerafdichting met een veer aan elke kant, bekend als het "CK"-type. Deze wordt aanbevolen als er een afdichting moet worden gemaakt tussen twee vloeistoffen (olie en olie, water en olie, enz.).
